環(huán)氧粉末材料的固化度是決定其性能的關(guān)鍵因素。固化度不足，材料的機(jī)械性能、耐化學(xué)腐蝕性等會(huì)大打折扣，無(wú)法滿(mǎn)足實(shí)際應(yīng)用的需求；而過(guò)度固化，則可能導(dǎo)致材料變脆，失去原有的柔韌性和抗沖擊能力。因此，準(zhǔn)確測(cè)定環(huán)氧粉末材料的固化度，對(duì)于優(yōu)化材料性能、保障產(chǎn)品質(zhì)量以及推動(dòng)相關(guān)行業(yè)的發(fā)展具有至關(guān)重要的意義。

    差示掃描量熱儀（DSC），作為熱分析儀器，在測(cè)定環(huán)氧粉末材料固化度方面發(fā)揮著重要的作用。它能夠準(zhǔn)確測(cè)量樣品在加熱或冷卻過(guò)程中的熱量變化，通過(guò)對(duì)這些熱數(shù)據(jù)的深入分析，我們可以獲取環(huán)氧粉末材料固化過(guò)程中的各種關(guān)鍵信息，如固化起始溫度、峰值溫度、終止溫度以及固化反應(yīng)焓等，進(jìn)而準(zhǔn)確計(jì)算出材料的固化度。

    一、實(shí)驗(yàn)操作步驟

    1、測(cè)量?jī)x器：DZ-DSC400C差示掃描量熱儀

    2、測(cè)試樣品：環(huán)氧粉末

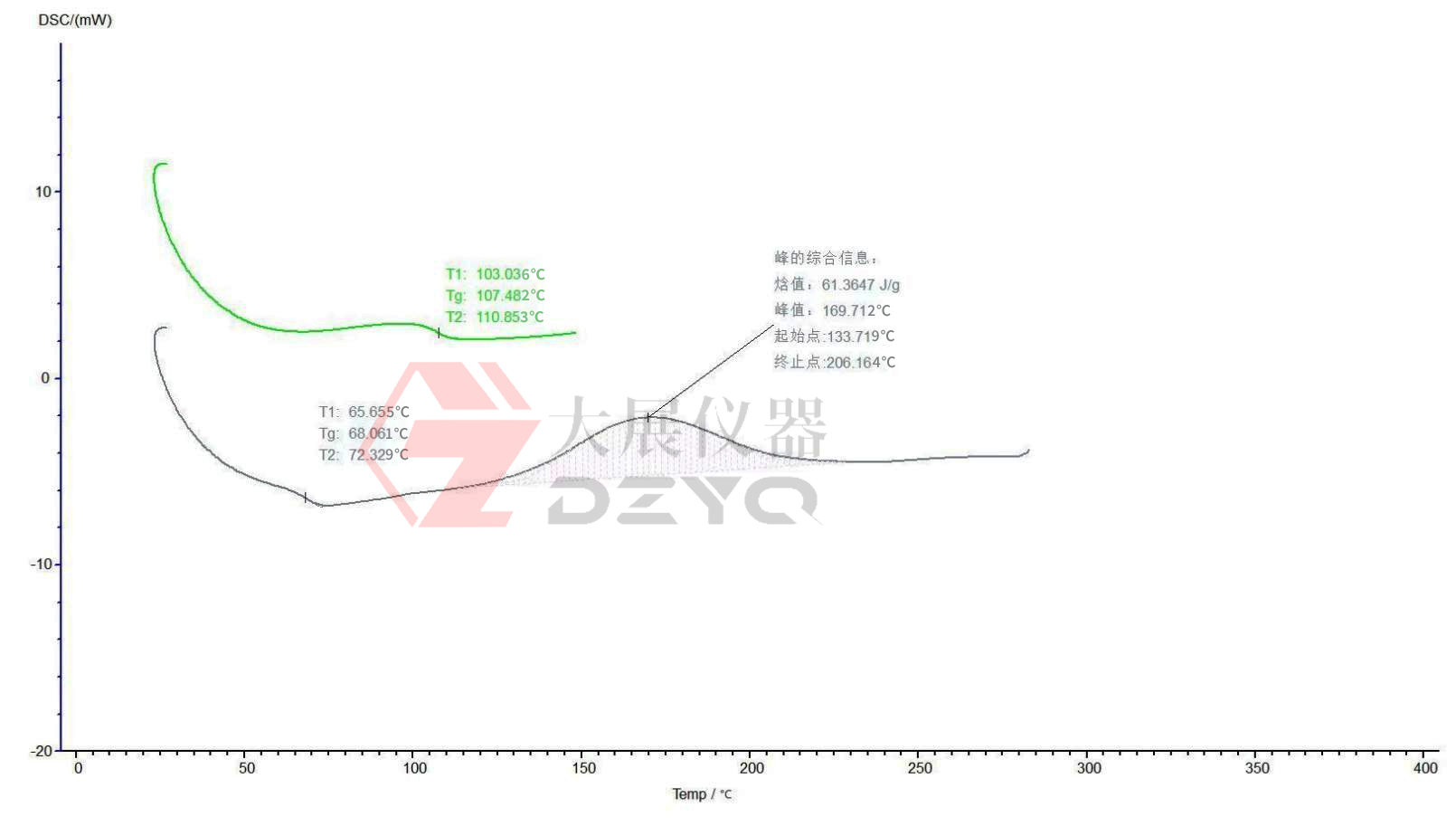

    3、測(cè)量圖譜：

    4、數(shù)據(jù)分析：

    按照標(biāo)準(zhǔn)GB/T23257-2017中附錄B環(huán)氧粉末及其仿佛層的熱特性試驗(yàn)方法中的實(shí)驗(yàn)步驟設(shè)置實(shí)驗(yàn)參數(shù)，扣除降溫曲線(xiàn)后得到上圖?；疑木€(xiàn)為樣品第三階段測(cè)試圖，圖中可得出：Tg1的玻璃化轉(zhuǎn)變溫度點(diǎn)為68.061℃，環(huán)氧粉末的固化溫度為133.719℃，固化焓為61.3647J/g。綠色的線(xiàn)為樣品第五階段測(cè)試圖，圖中可得出：Tg2的玻璃化轉(zhuǎn)變溫度點(diǎn)為107.482℃。

    按照標(biāo)準(zhǔn)GB/T23257-2017表2環(huán)氧粉末涂料的性能指標(biāo)中的熱特性要求，環(huán)氧粉末固化焓≥45J/g，Tg2≥98℃。對(duì)照上述實(shí)驗(yàn)數(shù)據(jù)，此次測(cè)試的環(huán)氧粉末涂層符合標(biāo)準(zhǔn)要求。

    二、實(shí)際應(yīng)用案例

    1、在航空航天領(lǐng)域，復(fù)合材料的性能直接關(guān)系到飛行器的安全性、可靠性以及飛行性能。以飛機(jī)機(jī)翼的復(fù)合材料制造為例，其主體結(jié)構(gòu)采用了以環(huán)氧樹(shù)脂為基體、碳纖維為增強(qiáng)體的復(fù)合材料。在研發(fā)和生產(chǎn)過(guò)程中，通過(guò)差示掃描量熱儀（DSC）對(duì)環(huán)氧樹(shù)脂的固化度進(jìn)行準(zhǔn)確測(cè)試，成為優(yōu)化復(fù)合材料性能的關(guān)鍵環(huán)節(jié)。

    2、在芯片封裝領(lǐng)域，環(huán)氧樹(shù)脂作為常用的封裝材料，其固化程度直接關(guān)系到芯片的電氣性能、散熱性能以及長(zhǎng)期可靠性。以智能手機(jī)芯片的封裝為例，借助差示掃描量熱儀（DSC）確保環(huán)氧樹(shù)脂的固化程度，有效提高了電子封裝的質(zhì)量。

    3、在涂料領(lǐng)域的應(yīng)用，船舶長(zhǎng)期處于惡劣的海洋環(huán)境中，面臨著海水腐蝕、海洋生物附著、紫外線(xiàn)照射等多重考驗(yàn)，因此船舶涂料的防護(hù)性能至關(guān)重要。以貨輪的船體涂料為例，采用了環(huán)氧樹(shù)脂作為主要成膜物質(zhì)，通過(guò)差示掃描量熱儀（DSC）對(duì)環(huán)氧樹(shù)脂的固化率進(jìn)行準(zhǔn)確控制，有效提升了涂層的防護(hù)性能。

    利用差示掃描量熱儀對(duì)環(huán)氧粉末材料固化度的測(cè)試，是一次深入探索材料性能奧秘的科學(xué)之旅。從前期對(duì)實(shí)驗(yàn)材料的精心挑選和準(zhǔn)備，到儀器設(shè)備的準(zhǔn)確調(diào)試與校準(zhǔn)，再到樣品制備過(guò)程中的嚴(yán)謹(jǐn)操作，每一個(gè)環(huán)節(jié)都凝聚著科研人員對(duì)實(shí)驗(yàn)準(zhǔn)確性的執(zhí)著追求。
